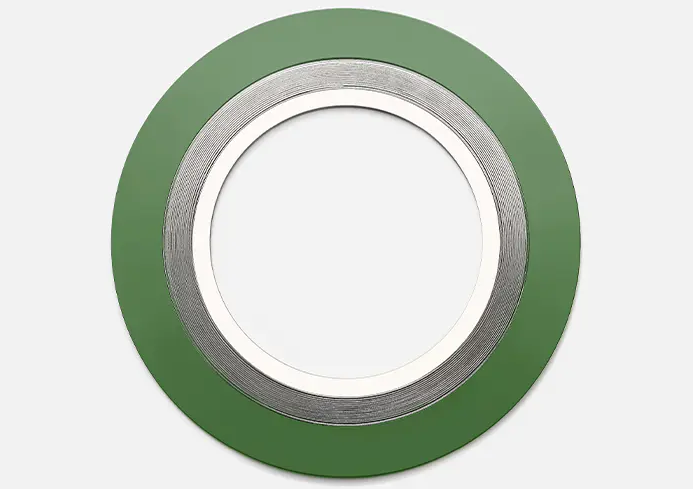

Što je spiralno namotana brtva?

Spiralno namotane brtve su kompozitna brtva metal-nemetal koja se široko koristi za brtvljenje cijevi, ventila i posuda pod pritiskom. Njihova jedinstvena struktura kombinira čvrstoću metala s fleksibilnošću nemetala, što ih čini prikladnima za upotrebu u primjenama s visokim temperaturama, visokim tlakom i korozivnim medijima. Sastoje se od naizmjenično oblikovanih metalnih žica i mekog materijala za punjenje, spiralno namotane brtve tvore vrlo učinkovitu brtvu kada su stisnute između dvije prirubnice. Kruna u obliku slova V u središtu metalne trake djeluje kao opruga, dajući brtvi povećanu elastičnost u različitim uvjetima. Materijali za punjenje i žicu mogu se prilagoditi kako bi zadovoljili različite zahtjeve kemijske kompatibilnosti.

1. Struktura i sastav spiralno namotanih brtvila
Metalne trake: Obično izrađene od legura otpornih na koroziju kao što su nehrđajući čelik (kao što su 304 i 316), titan i monel, metalne trake su prešane u poprečni presjek u obliku slova V ili W kako bi pružile elastičnu potporu.
Nemetalni slojevi punila: Obično izrađeni od materijala kao što su grafit, politetrafluoretilen (PTFE) i tinjac, ovi slojevi punila ugrađeni su između metalnih traka kako bi osigurali brtvljenje i kompenzirali površinske nepravilnosti. Unutarnji i vanjski prstenovi (opcionalno):
Unutarnji prsten: Sprječava medij da nagriza brtvu iznutra, smanjujući rizik od labavljenja metalne trake.
Vanjski prsten (ugljični čelik ili nehrđajući čelik): postavlja brtvu, sprječava prekomjernu kompresiju i poboljšava otpornost na pritisak.

2. Značajke i prednosti
Otporan na ekstremne uvjete: podnosi visoke temperature (do 1000°C ili više, ovisno o materijalu) i visoke pritiske (kao što su prirubnice klase 900 i više).
Izvrsno brtvljenje: kombinacija metalnih i nemetalnih materijala prilagođava se čak i manjim nepravilnostima površine prirubnice.
Otpornost na kemikalije: kompatibilan s medijima kao što su kiseline, lužine, ulje i plin odabirom različitih metala i materijala za punjenje.
Elastična otpornost: spiralna struktura metalne trake održava nepropusnost čak i nakon promjena tlaka.

3. Uobičajene vrste Spiralne brtve
Osnovni tip (bez prstena): Sadrži samo metalne i nemetalne spiralne slojeve, pogodne za standardne prirubnice.
Tip s unutarnjim prstenom: povećava otpornost na unutarnji pritisak, pogodan za medije pod visokim tlakom ili lako erozivne medije.
Tip s vanjskim prstenom: Lako se postavlja i postavlja, sprječavajući kolaps brtve. Spiralne namotane brtve: Kombiniraju prednosti obje vrste i prikladne su za zahtjevne primjene (kao što je API 6A).

4. Primjena spiralno namotanih brtvila
Petrokemija: prirubnice cijevi, reaktori i izmjenjivači topline.
Elektroprivreda: Parne turbine i visokotemperaturni kotlovski sustavi.
Farmaceutika/prehrana: Primjene koje zahtijevaju sanitarno PTFE punjenje.
Zrakoplovstvo: Brtve sustava goriva.

5. Razmatranja odabira
Usklađivanje materijala: Odaberite metalnu traku i sloj punila na temelju korozivnosti i temperature medija.
Standardna prirubnica: Potvrdite ocjenu prirubnice (kao što su ANSI, DIN i JIS) i dimenzije.
Nazivni tlak: Različite gustoće namota utječu na sposobnost podnošenja pritiska.
Zahtjevi za ugradnju: Vijci moraju biti ravnomjerno zategnuti kako bi se izbjegao lokalni nadtlak koji može dovesti do kvara.

6. Usporedba s drugim brtvama
Metalne ravne brtve: velika tvrdoća, ali slaba kompenzacija, zahtijevaju ekstremno velika opterećenja vijaka.
Gumene brtve: Prikladne samo za niske temperature i tlakove i sklone starenju.
Grafitne kompozitne brtve: Nema metalne potpore i sklone su lomljivosti na visokim temperaturama.
