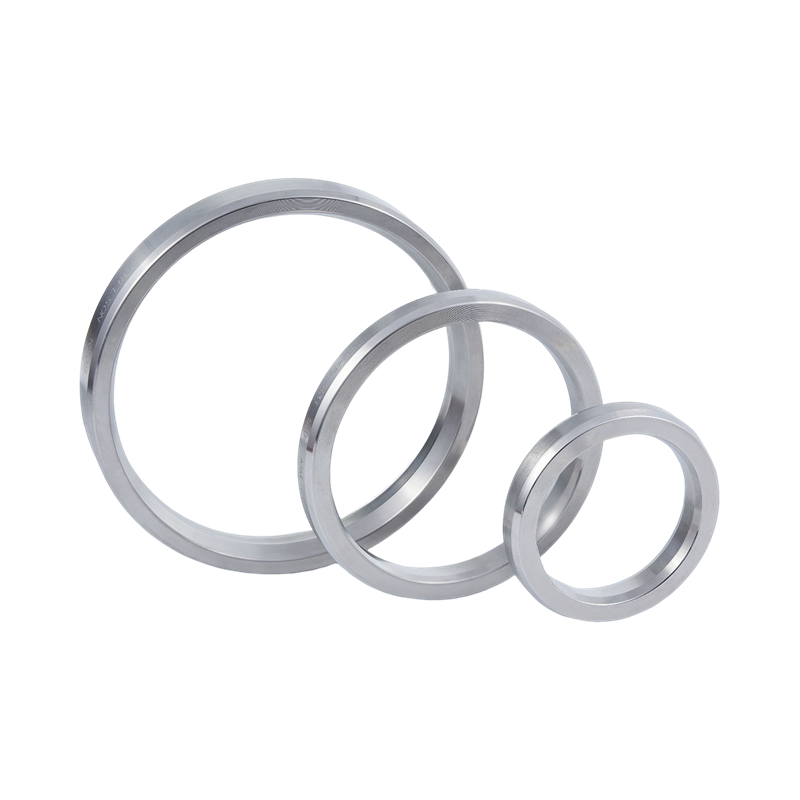

Što su prstenaste spojne brtve?

Prstenaste spojne brtve (RTJ brtve) su metalne brtve dizajnirane za brtvljenje pod visokim pritiskom i visokom temperaturom. Prvenstveno se koriste za brtvljenje spojeva kao što su prirubnice cijevi, ventili i posude pod pritiskom. Njihova temeljna značajka je da koriste plastičnu deformaciju za popunjavanje manjih nepravilnosti na površini prirubnice, stvarajući pouzdanu barijeru za brtvljenje. Prikladni su za specijalizirane industrijske primjene (kao što su naftna, kemijska i nuklearna industrija).

1. Prednosti prstenastih spojnih brtvi

2. Ključne točke za izbor i ugradnju brtve prstenastog spoja
Parametri odabira
Oznaka tlaka: Odgovara klasi prirubnice (npr. Klasa 1500).
Kompatibilnost materijala: Izbjegavajte elektrokemijsku koroziju (npr. prirubnice od ugljičnog čelika s brtvama od nehrđajućeg čelika zahtijevaju izolaciju).
Točnost dimenzija: unutarnji i vanjski promjer brtve moraju odgovarati utoru prirubnice (tolerancija ±0,1 mm).

Specifikacije instalacije
Čišćenje površine prirubnice: Uklonite sve ostatke stare brtve i obrišite brtvenu površinu acetonom.
Centriranje: brtva mora u potpunosti sjediti u prstenastom utoru prirubnice, bez neusklađenosti.
Zatezanje: Zategnite u tri prolaza u križnom uzorku na standardni zakretni moment (npr. ASME PCC-1).
Jednokratna uporaba: Osmerokutne brtve općenito se ne mogu ponovno koristiti (plastična deformacija je nepovratna).

3. Uobičajeni problemi i rješenja za prstenaste spojne brtve
