Koje su prednosti nazubljenih brtvi?

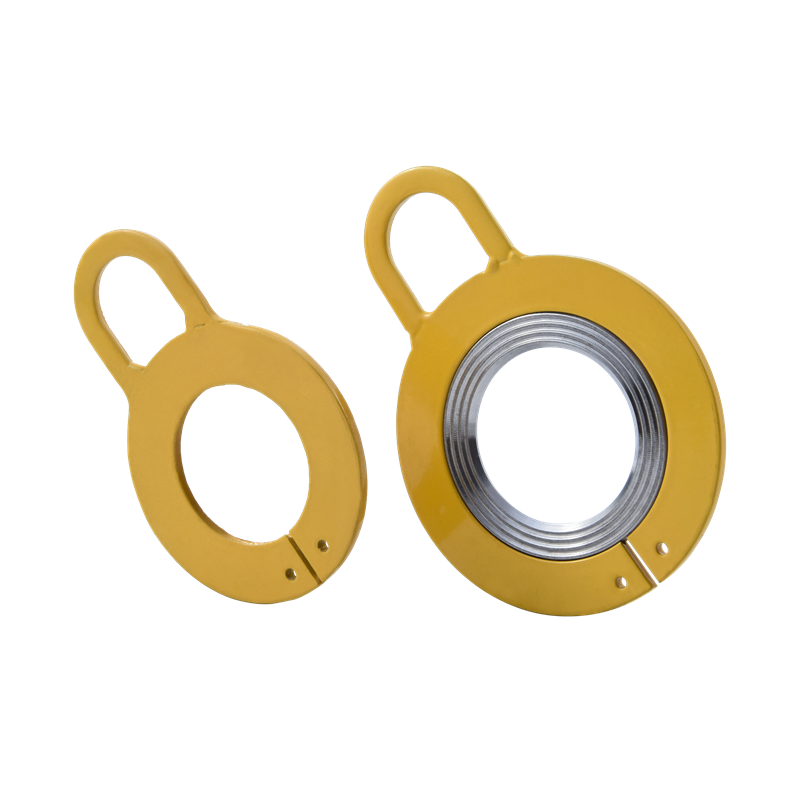

Kammprofilne brtve su kompozitni metalni i nemetalni brtveni elementi s koncentričnim ili spiralnim nazubljenim utorima strojno urezanim na njihovu površinu. Pečaćenje postižu lokaliziranom deformacijom vrhova zuba pod visokim pritiskom. Kombiniraju čvrstoću metalnih brtvi s elastičnošću nemetalnih brtvi i naširoko se koriste u primjenama s visokim temperaturama i visokim tlakom.

1.Prednosti i značajke Kammprofile brtvila

Izvrsna učinkovitost protiv labavljenja

Dizajn nazubljenog zahvata: nazubljeni dijelovi na površini brtve zahvaćaju površinu spojene komponente (kao što je glava vijka ili matica) kada se zategne, stvarajući mehaničku blokadu i učinkovito se odupirući otpuštanju uzrokovanom vibracijama, udarima ili dinamičkim opterećenjima.

Superiorni u odnosu na obične ravne brtve: Dok se tradicionalne ravne brtve oslanjaju isključivo na trenje, nazubljene brtve nazubljene brtve pružaju dodatnu otpornost na klizanje.

Visoka sila držanja

Oštri rubovi nazubljenja proizvode lokaliziranu plastičnu deformaciju pod pritiskom, povećavajući dubinu zahvaćanja kontaktne površine i održavajući predopterećenje čak i nakon dugotrajne uporabe.

Nisu potrebne dodatne mjere protiv labavljenja

Može zamijeniti pomoćne elemente protiv labavljenja kao što su opružne podloške i brtvila za navoje, pojednostavljujući proces sastavljanja i smanjujući troškove i broj komponenti.

Fleksibilni materijali i površinske obrade

Različiti materijali: Ugljični čelik, nehrđajući čelik (kao što su 304 i 316), legure bakra, itd., prilagođavaju se različitim okruženjima (kao što su aplikacije otporne na koroziju i visoke temperature).

Dodatni površinski tretmani: pocinčavanje, crnjenje, fosfatiranje, itd., za daljnje povećanje otpornosti na hrđu ili habanje.

Visoka prilagodljivost

Primjenjivi na neravne ili blago deformirane kontaktne površine, nazubljeni kompenziraju manje površinske nepravilnosti i osiguravaju učinkovit kontakt.

Može se koristiti za konektore izrađene od različitih materijala, uključujući metal i plastiku.

Jednostavna instalacija

Izravno se postavlja između vijka/matice i obratka, ne zahtijeva posebne alate ili komplicirane operacije.

Ponovno korištenje

Neki dizajni dopuštaju višestruko rastavljanje i uklanjanje uz zadržavanje učinkovitosti protiv labavljenja (međutim, ponovljena uporaba može pogoršati učinkovitost; ovo se preporučuje na temelju uvjeta primjene).

Isplativost

Jednostavna struktura i niski troškovi proizvodnje, ali uz značajnu učinkovitost protiv labavljenja, isplativost nadmašuje mnoga složena rješenja protiv labavljenja.

Tipične primjene

Vibracijska okruženja: Motori i prijenosni sustavi u automobilima, zrakoplovstvu i željezničkom prijevozu.

Teška oprema: Građevinski strojevi i vjetroturbine.

Elektronička i električna oprema: Sprječavanje labavljenja spojeva kruga uslijed vibracija.

Visokotemperaturna/korozivna okruženja: Kemijski cjevovodi i naftna oprema (potrebni su materijali otporni na koroziju).

Mjere opreza

Rizik od oštećenja površine: nazubljeni dijelovi mogu izgrebati meke površine; treba procijeniti materijal obratka. Kontrola prednaprezanja: Pretjerano zatezanje može uzrokovati preveliki ulazak zuba pile, smanjujući učinkovitost ili oštećujući komponente.

Nije prikladno za izuzetno tanke listove materijala: Zubi pile mogu prodrijeti u pretjerano tanke dijelove i uzrokovati kvar.

2. Specifikacije brtvi Kammprofile

Priprema prije instalacije

Pregled brtvila

Potvrdite da je profil zuba netaknut i bez nedostataka, s tolerancijom visine zuba unutar ±0,02 mm.

Izmjerite ujednačenost debljine; razlika u debljini na četiri točke treba biti ≤0,05 mm.

Provjerite izvješće o materijalu koje mora biti u skladu s ASTM F104 ili GB/T 9129.

Priprema prirubnice

Hrapavost brtvene površine prirubnice mora biti Ra ≤3,2 μm, s radijalno raspoređenom teksturom.

Očistite površinu za brtvljenje temeljito acetonom; klorirana otapala su zabranjena.

Provjerite paralelnost prirubnice; odstupanje upotrebom mjerača treba biti ≤0,1 mm/m.

Instalacijski postupak

Centriranje i pozicioniranje

Unutarnji promjer brtve trebao bi biti 0,5-1 mm veći od unutarnjeg promjera cijevi kako bi se spriječilo oštećenje od erozije medija.

Prilikom ugradnje brtvi s dvostrukim zubima, vrhovi zuba trebaju biti okrenuti prema strani visokog tlaka (ili, ako niste sigurni, prema strani prirubnice).

Predzatezanje vijaka

Zategnite u četiri faze:

Početno predzatezanje na 30% ciljnog momenta

Dijagonalno zatezanje na 50% momenta

Kružno zatezanje do 80% zakretnog momenta

Konačno, dostignite 100% momenta u dva koraka.

Koristite kalibrirani moment ključ, održavajući pogrešku unutar ±5%.

Ohladite vijke od ugljičnog čelika mazivom molibden disulfida.

Ponovno stegnite dok je vruće.

Nakon što se sustav inicijalno zagrijao na radnu temperaturu, ponovno zategnite nakon hlađenja na 80°C.

Vijci od visokotemperaturne legure zahtijevaju povećanje kompenzacijskog momenta od 5%-8%.

3. Standardi održavanja i rashoda za nazubljene brtve

Specifikacije redovitog održavanja

Inspekcija tijekom rada

Praćenje naprezanja vijaka: Koristite ultrazvučni mjerač naprezanja vijaka svakih šest mjeseci. Ponovno zategnite ako se početno prednaprezanje smanji za više od 15%.

Provjera curenja: Upotrijebite halogeni detektor curenja (osjetljivost ≤ 1×10⁻⁶ Pa·m³/s) za tjedni pregled brtvene površine.

Pregled isključivanja

Procjena stanja vrha zuba:

Dopušteno je blago spljoštenje vrha zuba (≤ 30% izvorne visine).

Pukotine ili izbočine korijena zuba su zabranjene.

Inspekcija brtvenog sloja:

Gubitak debljine grafitnog/PTFE sloja ≤ 20%.

Nema radijalnih pukotina kroz rupu (duljina pukotina < 2 mm može se privremeno koristiti).

Zahtjevi za čišćenje: Koristite bezvodni etanol za uklanjanje naslaga ugljika u utorima zuba (metalne četke su zabranjene).

Površine za brtvljenje prirubnice treba polirati u jednom smjeru brusnim papirom granulacije 800 (za uklanjanje slojeva oksida).

Obvezni kriteriji odbijanja

Strukturna oštećenja

Bilo koje od sljedećih stanja javlja se u području profila zuba:

Tri ili više uzastopnih prijeloma zuba

Trošenje visine zuba > 0,1 mm (za izvornu visinu zuba od 0,3 mm)

Deformacija puzanja metalnog okvira (odstupanje od ravnosti > 0,2 mm)

Kvar brtve

Testirano prema ISO 5208:

Brzina curenja helija > 1×10⁻⁵ Pa·m³/s

Ispitivanje hidrauličkim tlakom: održavati tlak 30 minuta; pad tlaka > 5%
