Zašto spiralno namotane brtve otkazuju?

1. Nepravilan odabir Spiralne brtve

Odabir je prvi korak u osiguravanju pouzdane izvedbe brtve. Pogrešan izbor može poništiti naknadne napore.

Neusklađenost materijala između medija i radnih uvjeta: Metalna traka (kao što je nehrđajući čelik 304 ili 316) i nemetalna traka za punjenje (kao što je grafit ili PTFE) u brtvi moraju biti u stanju izdržati korozivna svojstva medija, temperaturu i radni tlak. Ako materijal nije otporan na koroziju ili ako grafit ne djeluje u oksidirajućem mediju, brtva može korodirati ili erodirati. Na primjer, pogrešan odabir običnog nehrđajućeg čelika u visoko korozivnom mediju može brzo oštetiti brtvu.

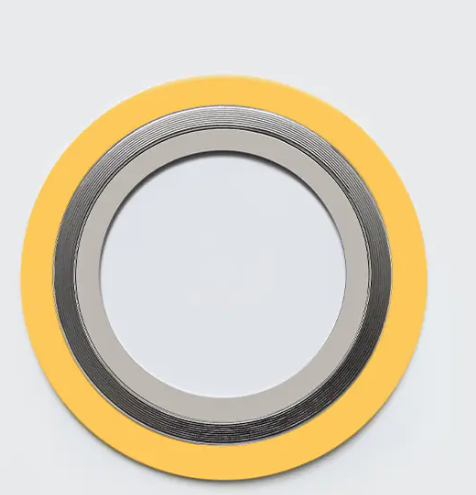

Neusklađenost tipa između brtve i površine prirubnice: Različiti tipovi brtvenih površina prirubnice (kao što su uzdignuta, konkavno-konveksna i pero i utor) zahtijevaju odgovarajuće spiralne vrste brtvila. Na primjer, spiralno namotana brtva s unutarnjim prstenom (ili unutarnjim i vanjskim prstenom) općenito se preporučuje za prirubnice s podignutom površinom (RF). Unutarnji prsten pomaže u sprječavanju prekomjerne kompresije i izvijanja (odmotavanja) brtve pod visokim pritiskom i olakšava poravnanje. Pogrešan odabir osnovne brtve može lako dovesti do kvara.

Neispravan odabir veličine: Veličina brtve trebala bi osigurati jednoliku kompresiju. Preširoka brtva može rezultirati nedovoljnom kompresijom; brtva koja je preuska može se slomiti zbog pretjerane kompresije. Veličina unutarnjeg prstena također bi trebala osigurati glatki protok kako bi se izbjeglo prigušivanje i erozija.

2. Problemi s instalacijom i radom

Problemi s prednaprezanjem vijaka:
Neravnomjerno: Neuspjeh zatezanja vijaka u dijagonalnim koracima rezultirat će neravnomjernom silom na brtvilu, što dovodi do lokalnog curenja.
Nedovoljno: Nedovoljno prednaprezanje sprječava stvaranje početne brtve, a pritisak medija izravno će gurnuti brtvu.
Pretjerano: Pretjerano predopterećenje može zgnječiti nemetalno pakiranje, oštetiti metalnu traku i uzrokovati gubitak elastičnosti brtve, čineći je nesposobnom kompenzirati promjenjive radne uvjete.

Stanje površine prirubnice:
Neravna ili neparalelna: Neparalelne površine prirubnice ili nedovoljna krutost prirubnice (deformacija tijekom zatezanja vijaka) mogu spriječiti ravnomjerno pristajanje brtve.
Površinska oštećenja ili ostaci: Radijalne ogrebotine, udubljenja, tragovi korozije ili zaostali dijelovi brtve i prljavština na površini za brtvljenje mogu oslabiti učinkovito brtvljenje brtve.

Neispravne metode instalacije:
kao što je neuspjeh čišćenja površina prirubnice, neupotreba maziva (što rezultira netočnim vrijednostima zakretnog momenta vijaka i neravnomjernog prednaprezanja) ili neupotreba kalibriranog moment ključa.

3. Radni uvjeti i vanjski čimbenici

Ozbiljne fluktuacije tlaka i temperature: Česte promjene temperature i tlaka čest su uzrok kvara brtve. To može uzrokovati opuštanje naprezanja vijka i smanjenje predopterećenja. Iako spiralno namotane brtve imaju izvrsnu otpornost, može doći do kvara ako fluktuacije premašuju njihovu sposobnost kompenzacije ili ako naprezanje brtve popusti. Posebnu pozornost treba obratiti tijekom pokretanja sustava, gašenja ili promjena procesa.

Erozija i korozija medija: Mediji velike brzine ili mediji koji sadrže krute čestice mogu erodirati i ostrugati površinu brtve, posebno kada se isperu meki materijali za punjenje poput grafita, što dovodi do curenja. Korozivni mediji mogu nagrizati i metalne i nemetalne trake.

Vibracije sustava i vodeni udar: Kontinuirane vibracije od opreme kao što su pumpe i kompresori mogu postupno olabaviti vijke i smanjiti predopterećenje. Vodeni čekić (ili skok tlaka) stvara značajno prolazno naprezanje, koje može izravno uzrokovati odmotavanje ili oštećenje brtve.

4. Kako spriječiti Spiralna brtva za rane Neuspjeh?

Precizan odabir: Pažljivo razmotrite karakteristike medija (korozivnost, prisutnost čestica), parametre temperature i tlaka (osobito raspon fluktuacija) i konfiguraciju površine brtve prirubnice. Odaberite ispravan materijal brtve, vrstu i veličinu prema standardima. Nikada nemojte brtvu niske kvalitete zamijeniti brtvom visoke kvalitete.

Ispravna instalacija:
Očistite površinu prirubnice: Provjerite je li na njoj nema prljavštine, ostataka i oštećenja.
Pregledajte brtvu: Provjerite je li netaknuta i ispravnog tipa i veličine.
Ispravno zatezanje: Koristite kalibrirani moment ključ za zatezanje vijaka u dijagonalnim koracima (najmanje tri koraka) kako biste osigurali ravnomjerno prednaprezanje. Obavezno podmažite navoje vijka i nosivu površinu matice kako biste osigurali da se primijenjeni okretni moment učinkovito pretvori u predopterećenje vijka.
Kontrolni radni uvjeti: Radite glatko, izbjegavajući nagle promjene temperature i tlaka što je više moguće i minimizirajući ozbiljne fluktuacije i udare.

Redoviti pregled i održavanje: Kada se sustav isključi radi održavanja, provjerite je li sila predzatezanja vijaka labava (zategnite toplinom ako je potrebno), provjerite stanje brtvene površine prirubnice i zamijenite brtvu na vrijeme kako biste izbjegli ponovnu upotrebu stare brtve.
