Koje su funkcije Kammprofile brtvi?

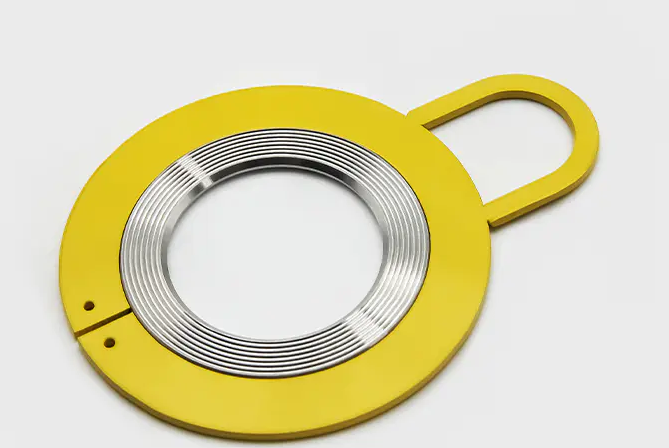

Kammprofilne brtve su posebno dizajnirane metalne brtve s prstenastim ili radijalnim nazubljenjima (uzorcima zuba) na površini, koje se uglavnom koriste za poboljšanje učinka protiv labavljenja, protiv vibracija i brtvljenja spojeva. Zupčaste brtve obično su izrađene od jednodijelne metalne jezgre s koncentričnim nazubljenjima ili utorima na obje brtvene površine, obično prekrivene mekim brtvenim materijalima kao što su grafit ili PTFE (politetrafluoretilen).

1. Struktura i vrsta

(1) Osnovna struktura

Materijal: Obično ugljični čelik, nehrđajući čelik (kao što je 304/316), bakar ili legura.
Dizajn zuba:
Tip vanjskog zuba: nazubljeni su raspoređeni na vanjskom rubu brtve, pogodno za mekše površine (kao što je aluminij).
Tip unutarnjeg zuba: nazubljeni su na unutarnjem prstenu kako bi zaštitili izgled spojenih dijelova.
Unutarnji i vanjski tip zuba: dvostrano nazubljeni, jači učinak protiv labavljenja.

(2) Uobičajene vrste

Standardna nazubljena brtva: opći tip, koristi se za opću zaštitu od labavljenja.
Konusna nazubljena brtva: sa konusom, pogodna za brtvljenje pod visokim pritiskom (kao što je prirubnički spoj).

2. Funkcije nazubljenih brtvi

(1) Zaštita od labavljenja i vibracija

Mehanički zahvat: nazubljeni su umetnuti u površinu konektora kako bi formirali fizičku blokadu, učinkovito se odupirući otpuštanju uzrokovanom vibracijama, udarcima ili dinamičkim opterećenjima.
Elastična kompenzacija: Omogućuje kontinuiranu napetost nakon deformacije pod pritiskom i može ostati čvrsta čak i ako se vijak malo povuče.

(2) Disperzija naprezanja

Nazubljena struktura proširuje kontaktno područje i smanjuje rizik od nagnječenja površine konektora (osobito mekih materijala kao što su aluminij i plastika).

(3) Pomoćno brtvljenje

Ispunjava mikroskopske neravnine kontaktne površine i može poboljšati učinkovitost brtvljenja u okruženjima niskog tlaka u kombinaciji s brtvilima.

(4) Električna/toplinska vodljivost

Metalni materijali mogu poboljšati provodljivost struje ili odvođenje topline spojnih dijelova (kao što je električno uzemljenje, pričvršćivanje radijatora).
Primjenjivi scenariji
Oprema s visokim vibracijama: motori, željeznički transport, vjetroturbine.
Dijelovi dinamičkog opterećenja: inženjerski strojevi, ovjes automobila.
Spoj mekog materijala: Spriječite popuštanje vijaka u aluminijskoj leguri ili plastici.

3. Standardi zamjene za nazubljene brtve

(1) Jasni standardi za zamjenu

Nazubljeni zubi su jako istrošeni ili tupi
Izvedba: Vrh zuba vidljivo je istrošen i gubi svoju oštrinu (nema grebanja kada se grebe noktom).
Posljedice: Gubitak sposobnosti zagriza i smanjena učinkovitost protiv labavljenja.

(2) Deformacija ili pucanje brtve

Izvedba: Sveukupno iskrivljenje, lom korijena zuba ili pukotine.
Posljedice: Nemogućnost ravnomjerne raspodjele pritiska, što može uzrokovati oštećenje spoja.

(3) Ponovljeno otpuštanje vijaka

Izvedba: Isti položaj je i dalje labav nakon višestrukih zatezanja, a drugi razlozi (kao što je oštećenje navoja vijka) su isključeni.
Uzrok: Nazubljeni dijelovi brtve nisu uspjeli i ne mogu osigurati kontinuiranu napetost.

(4) Kvar brtve

Izvedba: Do curenja dolazi kada se koristi s brtvom (kao što je curenje tekućine/plina iz sučelja prirubnice).
Uzrok: Zupci brtve su zgnječeni i ne mogu popuniti površinske neravnine.
(5) Korozija ili propadanje materijala
Izvedba: Prodiranje hrđe, verdigris (bakrena brtva) ili oksidacija na visokoj temperaturi (površina plavičasta, lomljiva). Rizik: Smanjena čvrstoća, moguće pucanje i kontaminacija sustava (kao što su hidraulični vodovi).
