Što je spiralno namotana brtva?

Što je a Spiralna brtva za rane ?

Spiralno namotana brtva je polumetalna brtva za brtvljenje izrađena namotavanjem prethodno oblikovane metalne trake i mekog materijala za punjenje zajedno u naizmjeničnim slojevima, tvoreći elastični prsten koji brtvi razmak između dvije prirubnice. Kombinacija elastičnog metalnog namota i mekog punila daje brtvi mogućnost blagog oporavka pod promjenama tlaka, što je održava čvrstom brtvljenjem čak i kada se opterećenje vijaka i temperatura mijenjaju tijekom rada.

Ova konstrukcija je ono što odvaja spiralno namotanu brtvu od čvrste metalne ili čisto meke brtve. Sama meka brtva može se trajno stisnuti i izgubiti svoju nepropusnost, dok se sama kruta metalna brtva često ne može prilagoditi malim površinskim nepravilnostima na licu prirubnice. Spiralno namotana brtva nalazi se između njih dvije, zbog čega ostaje jedna od najčešće specificiranih vrsta brtvila u cjevovodima, tlačnim posudama i izmjenjivačima topline.

Renomirani proizvođači spiralno namotanih brtvila izgrađuju ove brtve oko tri glavna dijela, metalne trake za namatanje, materijala za punjenje i jednog ili više potpornih prstenova, od kojih je svaki obrađen u sljedećem odjeljku.

Spiralna brtva za rane Konstrukcija: osnovne komponente

Svaka spiralno namotana brtva izrađena je od malog skupa standardnih dijelova, iako se točna kombinacija materijala mijenja ovisno o uvjetima rada koje treba podnijeti.

Metalna traka za namatanje

Tanka, prethodno oblikovana metalna traka, najčešće od nehrđajućeg čelika, namotana je u spiralni oblik. Ova traka osigurava povratnu oprugu koja omogućuje brtvi da reagira na male promjene u opterećenju vijka i pomicanju prirubnice bez gubitka kontakta s brtvenom površinom.

Materijal za punjenje

Meko punilo, obično grafit ili PTFE, namotano je u naizmjeničnim slojevima s metalnom trakom. Punilo ispunjava mikroskopske površinske nepravilnosti na licu prirubnice i osigurava početnu mogućnost brtvljenja prije nego što metalni namot preuzme dugotrajno opterećenje brtvljenja.

Vanjski i unutarnji prstenovi

Vanjski prsten za centriranje drži brtvu u ispravnom položaju unutar kruga vijka i štiti namot od prekomjerne kompresije, dok opcijski unutarnji prsten dodaje radijalnu potporu i pomaže u sprječavanju izvijanja u primjenama s višim tlakom.

Kako spiralno namotana brtva stvara pečat

Učinkovitost brtvljenja proizlazi iz izravnog mehaničkog odnosa između opterećenja vijka i kompresije brtve. Kako su vijci prirubnice zategnuti, namot i punjenje se skupljaju, stvarajući naprezanje sjedišta preko površine brtve sve dok ne postane dovoljno visoko da blokira put tekućine.

Ovo je opći referentni uzorak, a ne jedan izmjereni test, a stvarni oblik krivulje ovisi o vrsti punila, gustoći namota i završnoj obradi površine prirubnice. Cjelokupni odnos postoji u većini instalacija: naprezanje sjedišta stalno raste kako se povećava opterećenje vijka, sve dok brtva ne dosegne točku u kojoj može potpuno blokirati brtveni otvor.

Uobičajeni materijali za punjenje za spiralne brtve

Odabir punila jedna je od prvih odluka pri odabiru spiralno namotane brtve, budući da izravno utječe na raspon temperature i kemijsku kompatibilnost.

Ocjene tlaka i temperature prema vrsti punila

Budući da materijal za punjenje postavlja praktičnu gornju temperaturnu granicu za spiralno namotanu brtvu, ovo je obično prva specifikacija koju treba potvrditi prije odabira između spiralne brtve ispunjene grafitom i spiralne brtve ispunjene PTFE-om.

Grafit je i dalje najčešće navedeno punilo za opću industrijsku upotrebu, nudeći praktičnu ravnotežu između temperaturne tolerancije i kemijske otpornosti, dok su keramička i liskunska punila rezervirana za procesnu opremu na višim temperaturama.

Tipične ocjene tlačne klase za spiralno namotane brtve

Spiralno namotane brtve proizvedene su da odgovaraju standardnim klasama tlaka prirubnice, tako da su dimenzije i ljestvica gustoće namotaja s oznakom klase prirubnice na koju su ugrađene.

Ove brojke su približne referentne vrijednosti sobne temperature za uobičajene klase prirubnica, a visina šipke u dijagramu skalirana je radi čitljivosti, a ne iscrtana strogo u mjerilu. Stvarni dopušteni tlak uvijek ovisi o specifičnom materijalu prirubnice, temperaturi i primjenjivom kodu dizajna.

Spiralna namotana brtva naspram prstenaste brtve spoja: ključne razlike

Spiralne brtve i prstenasti spojevi, ili RTJ, brtve uobičajene su u cjevovodima višeg tlaka, ali brtve na različite načine i odgovaraju različitim situacijama.

Spiralno namotana brtva općenito nudi bolji oporavak od kompresije i veću toleranciju za manje površinske nesavršenosti prirubnice, dok RTJ brtva, budući da je potpuno metalna, obično podnosi više ekstreme tlaka i temperature, ali zahtijeva precizno strojno obrađenu prirubnicu s utorima i nije namijenjena za ponovnu upotrebu nakon uklanjanja.

Gdje se spiralno namotane brtve koriste u raznim industrijama

Kombinacija tolerancije tlaka, temperaturnog raspona i oporavka kompresije čini spiralno namotane brtve čestim izborom u nekoliko vrsta procesne opreme.

Sustavi parovoda

Spiralno namotana brtva za servis cjevovoda za paru mora se nositi s ponovljenim toplinskim ciklusima dok se vod zagrijava i hladi, a to je mjesto gdje elastični metalni namot pomaže u održavanju čvrstog brtvljenja tijekom promjena temperature.

Izmjenjivači topline

Spiralno namotana brtva za aplikacije izmjenjivača topline često je dimenzionirana prema specifičnom uzorku prirubnice i mora tolerirati unutarnji tlak i toplinsko širenje ljuske izmjenjivača tijekom ciklusa pokretanja i gašenja.

Tlačne posude

Spiralno namotana brtva za zatvarače posuda pod tlakom odabire se na temelju projektiranog tlaka posude i unutarnjeg procesnog medija, s materijalom za punjenje odabranim tako da odgovara kemijskom okruženju.

Petrokemijski i procesni cjevovodi

U rafinerijama i kemijskim postrojenjima, spiralno namotane brtve koriste se na prirubničkim spojevima u cijeloj mreži cjevovoda, gdje dosljedna kvaliteta proizvodnje od dobavljača spiralno namotanih brtvila podržava predvidljive performanse u velikim instalacijama.

Kako prepoznati i odabrati pravu spiralnu brtvu

Većina proizvođača spiralno namotanih brtvila slijedi zajedničku konvenciju kodiranja boja na vanjskom prstenu i traci za punjenje, što omogućuje prepoznavanje namota i materijala za punjenje bez rastavljanja brtve.

Prilikom odabira brtve, usklađivanje materijala vanjskog prstena s okolinom prirubnice i potvrđivanje točnih unutarnjih i vanjskih promjera u odnosu na klasu tlaka prirubnice dvije su provjere koje vrijedi obaviti prije ugradnje, uz prilagođeni zahtjev za spiralno namotanu brtvu za bilo koji nestandardni uzorak prirubnice.

O Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd osnovan je godine 2007 i ima sjedište u Ningbou, provinciji Zhejiang, s proizvodnim pogonom koji se proteže 20.000 četvornih metara . Tvrtka se fokusira na siguran i pouzdan rad sustava za brtvljenje fluida, pomažući klijentima da identificiraju tehnologiju brtvljenja koja odgovara njihovim uvjetima procesa.

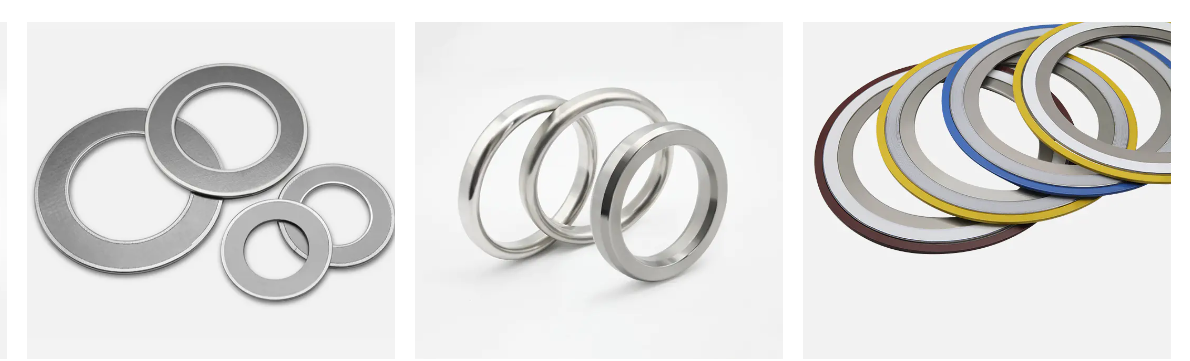

Višestruke proizvodne linije podržavaju dizajn i proizvodnju brtvila za brtvljenje i povezanih materijala za brtvljenje za naftni, kemijski, energetski, brodograditeljski i sektor proizvodnje strojeva. Kao proizvođač industrijskih brtvi, primarni asortiman proizvoda uključuje spiralne brtve, brtve za prstenaste spojeve, brtve od kammprofila, valovite metalne brtve, brtve za izolaciju i brtve bez azbesta, pokrivajući i metalne brtve i polumetalne formate.

Radeći kao dobavljač spiralnih brtvi za kupce u mnogim regijama, tvrtka podržava OEM programe spiralnih brtvi i prilagođene zahtjeve za spiralne brtve uz svoj standardni katalog, oslanjajući se na godine iskustva u proizvodnji u cijelom asortimanu proizvoda za brtvljenje.

Tvrtka djeluje oko temeljnih načela integriteta, preciznosti, inovativnosti i zajedničkog uspjeha, s ciljem izgradnje dugoročne vrijednosti za kupce, zaposlenike i širu industriju brtvljenja tekućina.
