Koje su različite vrste Spiralne brtve
Spiralno namotane brtve općenito se klasificiraju na dva glavna načina: prema konfiguraciji prstena i prema kombinaciji namota i materijala za punjenje koji se koriste unutar brtvenog elementa. Opcije konfiguracije zvona uključuju a spiralno namotana brtva s unutarnjim prstenom , a spiralno namotana brtva s vanjskim prstenom samo, a spiralno namotana brtva bez unutarnjeg prstena , i osnovni stil proizveden bez ikakvog potpornog prstena. Kombinacije materijala obično su grupirane prema vrsti punila, kao što su grafit, PTFE ili tinjac, uparene s metalnom trakom za namatanje odabranom tako da odgovara mediju za proces i materijalu prirubnice.
Budući da se veličina prirubnice, radna temperatura i medij koji se brtvi razlikuju od jedne primjene do druge, usklađivanje ispravne vrste spiralno namotane brtve s uvjetima rada igra središnju ulogu u postizanju stabilnog, dugotrajnog brtvljenja na prirubničkom spoju.
Kako a Spiralna brtva za rane Izgrađeno je
Spiralno namotana brtva izrađena je izmjeničnom kombinacijom oblikovane metalne žice i mekog materijala za punjenje, zajedno smotanih u gusti prsten. Kada su stisnuti između dvije prirubnice, naizmjenični slojevi stvaraju učinkovito brtvljenje dok još uvijek dopuštaju određeni stupanj fleksibilnosti koji obične metalne brtve ne nude.
Slojevi namota i punila
Metalnini namot daje brtvi strukturnu čvrstoću, dok sloj punila ispunjava mikroskopske površinske neravnine na licu prirubnice. Metal za punjenje i metal za namatanje mogu se neovisno mijenjati kako bi se prilagodili različitim zahtjevima kemijske kompatibilnosti, što je dio razloga zašto su spiralno namotane brtve dostupne u toliko mnogo kombinacija tipova.
Metalna traka u obliku slova V
Kruna u obliku slova V usredotočena na metalnu traku djeluje kao mala opruga, dajući brtvi dodatnu elastičnost u uvjetima promjene temperature i tlaka. Ako je dostupno opterećenje vijka za sabijanje brtve ograničeno, gustoća namotaja i dimenzije brtve mogu se podesiti kako bi se i dalje osiguralo učinkovito brtvljenje.
Vrste spiralno namotanih brtvi prema konfiguraciji prstena
Konfiguracija prstena obično je prva klasifikacija koju kupac treba potvrditi, budući da izravno ovisi o dizajnu prirubnice koja se brtvi. Vanjski prsten za centriranje postavlja brtvu točno unutar kruga vijka prirubnice i djeluje kao limitator kompresije, dok unutarnji prsten dodaje radijalnu čvrstoću, smanjuje eroziju prirubnice i štiti namot od procesnog medija.
| Konfiguracija zvona | Tipičan opis |
|---|---|
| S unutarnjim prstenom | Vanjski centrirni prsten plus unutarnji prsten za dodatnu radijalnu potporu i zaštitu prirubnice |
| Samo s vanjskim prstenom | Samo vanjski prsten za centriranje, obično se koristi na standardnim prirubnicama s povišenom stranom |
| Bez unutarnjeg prstena | Brtveni element s vanjskim prstenom, bez odvojenog unutarnjeg potpornog prstena |
| Bez ikakvog prstena | Samo brtveni element, često se koristi tamo gdje brtva leži unutar ograničenog utora |
Tipična uporaba konfiguracije prstena u prirubničkim aplikacijama
45% S unutarnjim prstenom
30% Samo vanjski prsten
20% Bez unutarnjeg prstena
5% Bez ikakvog prstena
Slike predstavljaju opće distribucijske obrasce koji se vide u uobičajenim industrijskim prirubnicama i prikazane su samo radi ilustrativne usporedbe.
Vrste spiralnih brtvi prema materijalu za punjenje
Izbor materijala za punjenje uglavnom ovisi o radnoj temperaturi i izloženosti kemikalijama. Grafitno punilo jedna je od najčešće korištenih opcija jer dobro funkcionira u širokom temperaturnom rasponu i otporno je na razne procesne medije, iako se općenito drži podalje od jako oksidirajućih okruženja na vrlo visokim temperaturama. PTFE punilo se često odabire za oksidaciju ili agresivnu kemijsku upotrebu gdje grafit nije prikladan. Punilo na bazi tinjca koristi se za primjene na višim temperaturama, a fleksibilne nemetalne alternative dostupne su za lakši rad ili rad na nižim temperaturama.
Tipična maksimalna kontinuirana radna temperatura po vrsti punila
Samo približni referentni rasponi; stvarna ograničenja ovise o točnoj formulaciji, metalu za namatanje i uvjetima procesa.
Usporedba učinka različitih vrsta punila
Odabir između spiralne brtve punjene grafitom, punjene PTFE-om ili tinjcem obično se svodi na vaganje temperaturne otpornosti, otpornosti na oksidaciju, raspona kemijske kompatibilnosti, oporavka od kompresije i ukupne pouzdanosti brtvljenja u odnosu na specifične uvjete procesa.
Usporedba učinka vrste punila
Ispunjen grafitom PTFE ispunjen Ispunjen tinjcem
Ocjene su relativne i namijenjene općoj usporedbi; stvarna izvedba ovisi o točnoj formulaciji i uvjetima rada.
Tipično ponašanje pri oporavku kompresije
Kako se opterećenje vijka povećava prema nazivnoj vrijednosti, spiralno namotana brtva postupno razvija svoju punu oprugu i sposobnost oporavka. Ovaj obrazac postupnog oporavka jedan je od razloga zašto spiralno namotane brtve bolje podnose manja pomicanja prirubnice i toplinske cikluse od ravnih, nemetalnih brtvila.
Opći trend oporavka u cijelom rasponu opterećenja vijaka
Krivulja ilustrira opći obrazac oporavka; točne vrijednosti ovise o konstrukciji brtve, vrsti punila i uvjetima ugradnje.
Kako odabrati pravu vrstu spiralne brtve
Odabir između dostupnih tipova spiralno namotanih brtvi općenito se svodi na pregled kratkog popisa uvjeta servisiranja prije naručivanja kod dobavljača spiralno namotanih brtvila.
- Potvrdite raspon radne temperature i odvija li se proces u oksidirajućem ili neoksidirajućem okruženju, što pomaže u određivanju vrste punila.
- Provjerite nazivni tlak i klasu prirubnice kako biste lakše postavili ispravnu gustoću namota i konfiguraciju prstena.
- Pregledajte kemijsku kompatibilnost između procesnog medija i materijala za punjenje i metala za namatanje.
- Uskladite konfiguraciju prstena s vrstom okrenutosti prirubnice, budući da uzdignuta površina, pero i utor te utori u stilu spoja prstenastog tipa postavljaju brtvu na drugačiji način.
- Potvrdite dostupno opterećenje vijka, budući da ograničeno opterećenje vijka može zahtijevati prilagođenu gustoću namota ili dimenziju brtve.
Za prirubnice izgrađene oko utora spoja prstenastog tipa, općenito se koristi prstenasta spojna brtva ili čvrsta metalna RTJ brtva umjesto standardne spiralno namotane brtve, tako da se ranom potvrđivanjem tipa okrenutosti prirubnice izbjegava naručivanje pogrešne porodice proizvoda.
Razmatranja ugradnje za spiralno namotane brtve
- Provjerite ima li na površinama prirubnica oštećenja ili nečistoća prije postavljanja brtve.
- Centrirajte brtvu točno unutar kruga vijka koristeći vanjski prsten kao vodilicu.
- Zategnite vijke postupno u križnom uzorku umjesto da radite oko prirubnice u jednom smjeru.
- Izbjegavajte ponovnu uporabu spiralno namotane brtve nakon što je stisnuta i uklonjena iz upotrebe.
- Čuvajte neiskorištene brtve ravno, daleko od vlage, kako bi namot i punilo ostali u stabilnom stanju.
O materijalu za brtvljenje Ningbo Rilson
Ningbo Rilson Sealing Material Co., Ltd. osnovan je 2007. godine i nalazi se u Ningbou, provincija Zhejiang, a djeluje kao proizvođač spiralnih brtvi i dobavljač spiralnih brtvi. Proizvodni pogon prostire se na oko 20.000 četvornih metara i pokreće više proizvodnih linija posvećenih proizvodima za brtvljenje za naftni, kemijski, energetski, brodograditeljski i sektor proizvodnje strojeva.

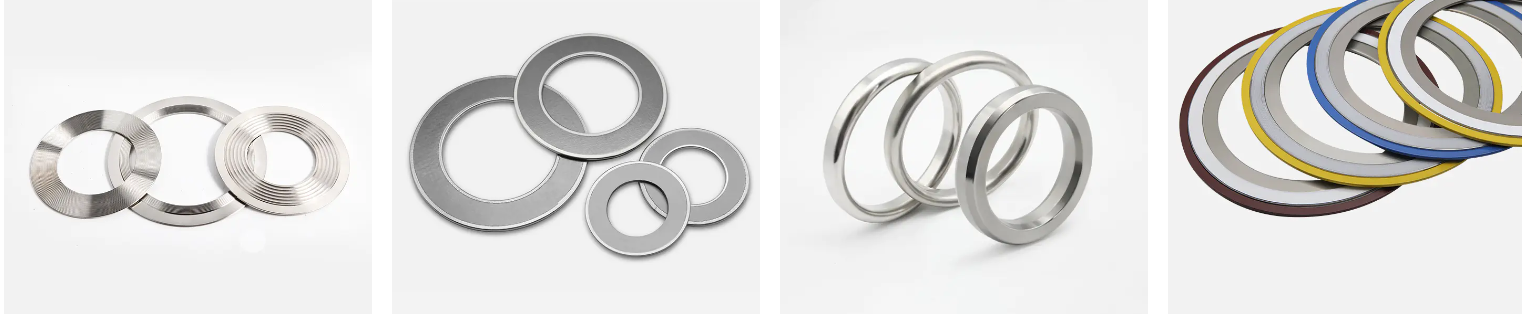

Kao tvornica spiralno namotanih brtvi, tvrtka proizvodi spiralno namotane brtve, brtve za prstenaste spojeve, brtve od kammprofila, brtve od valovitog metala, brtve za komplet izolacije i brtve bez azbesta, održavajući strukturirane interne postupke kontrole kvalitete tijekom cijele proizvodnje. S klijentima u više regija, tvrtka se fokusira na isporuku praktičnih tehnoloških rješenja za brtvljenje izgrađena oko integriteta, preciznosti, inovacija i dugoročnih odnosa s kupcima.
Često postavljana pitanja
P1: Za što se koristi spiralna brtva
Spiralno namotane brtve koriste se za brtvljenje prirubničkih spojeva i naširoko se primjenjuju u kemijskoj obradi, naftovodima i plinovodima, elektranama, izmjenjivačima topline i tlačnim posudama.
P2: Kako spiralno namotana brtva brtvi
Kada se komprimiraju između dvije prirubnice, izmjenični metalni namot i slojevi punila prilagođavaju se manjim površinskim nepravilnostima na licu prirubnice, dok metalni namot pruža povratnu oprugu kako bi pomogao u održavanju kontaktnog pritiska.
P3: Od čega su napravljene spiralne brtve
Spiralno namotana brtva izrađena je od oblikovane metalne namotane trake u kombinaciji s mekim materijalom za punjenje, često uparenog s vanjskim prstenom, unutarnjim prstenom ili s oba, ovisno o konfiguraciji.
P4: Koja je razlika između unutarnjeg i vanjskog prstena u spiralno namotanoj brtvi
Vanjski prsten centrira brtvu u prirubnici i ograničava kompresiju, dok unutarnji prsten dodaje radijalnu potporu, pomaže smanjiti eroziju prirubnice i štiti namot od procesnog medija.
P5: Zašto koristiti grafit u spiralno namotanoj brtvi
Grafitno punilo naširoko se koristi jer djeluje u širokom rasponu temperatura i otporno je na mnoge procesne medije, što ga čini uobičajenim izborom opće namjene za spiralno namotane brtve.
P6: Kako odabrati veličinu spiralno namotane brtve
Veličina brtve općenito se usklađuje s nominalnom veličinom cijevi prirubnice i klasom tlaka, tako da je potvrda točnih dimenzija prirubnice i tipa obloge prvi korak prije naručivanja.
P7: Za koji je tlak prikladna spiralna brtva
Spiralno namotane brtve koriste se u širokom rasponu klasa tlaka prirubnice, s gustoćom namotaja i konfiguracijom prstena prilagođenim da odgovaraju određenom stupnju tlaka.
P8: Koliko dugo traje spiralna brtva
Životni vijek ovisi o radnoj temperaturi, tlaku, uključenom mediju za proces i uvjetima skladištenja prije ugradnje, pa se općenito preporučuje periodična provjera tijekom planiranih gašenja.
P9: Mogu li se spiralno namotane brtve ponovno upotrijebiti
Spiralno namotane brtve općenito su namijenjene za jednokratnu upotrebu, budući da namot i punilo gube svoju opružnu sposobnost kada se stisnu i uklone iz upotrebe.
P10: Kako ispravno postaviti spiralno namotanu brtvu
Ispravna ugradnja uključuje pregled površina prirubnice, centriranje brtve unutar kruga vijka i postupno zatezanje vijaka u križnom uzorku kako bi se primijenila ravnomjerna kompresija.
