Kako ispravno postaviti brtve izmjenjivača topline za optimalnu izvedbu?

Brtve izmjenjivača topline osnovne su komponente koje se široko koriste u raznim industrijama kao što su kemijska, farmaceutska, proizvodnja električne energije i klimatizacija. Olakšavaju kontrolu temperature prijenosom topline između tekućina. Važnost brtvila kao brtvenih komponenti u radu izmjenjivača topline je neporeciva. Ispravna ugradnja brtvi izmjenjivača topline ne samo da osigurava cjelovitost brtvljenja opreme, već i značajno poboljšava rad i životni vijek izmjenjivača topline. Ovaj članak pružit će detaljne upute o tome kako pravilno postaviti brtve izmjenjivača topline kako bi se osiguralo optimalno brtvljenje i toplinska učinkovitost tijekom rada.

1. Razumijevanje funkcije Brtve izmjenjivača topline
Glavna funkcija brtvi izmjenjivača topline je osigurati učinkovito brtvljenje, sprječavanje curenja medija i osiguravanje glatkog prijenosa topline unutar izmjenjivača topline. Brtve također sprječavaju miješanje ili unakrsnu kontaminaciju između različitih medija, što je ključno u industrijama poput kemijske i farmaceutske proizvodnje, gdje je sprječavanje istjecanja opasnih tvari najvažnije.

Neispravna ugradnja brtve može dovesti do curenja medija, smanjene učinkovitosti izmjene topline, pregrijavanja opreme, pa čak i kvarova. Stoga je osiguravanje ispravne ugradnje brtve ključno za održavanje ispravnog rada opreme.

2. Pripremni radovi prije postavljanja brtvi izmjenjivača topline
Prije pravilne ugradnje brtvi izmjenjivača topline potrebna je temeljita priprema, uključujući sljedeće aspekte:

(1) Provjera materijala brtve i specifikacija

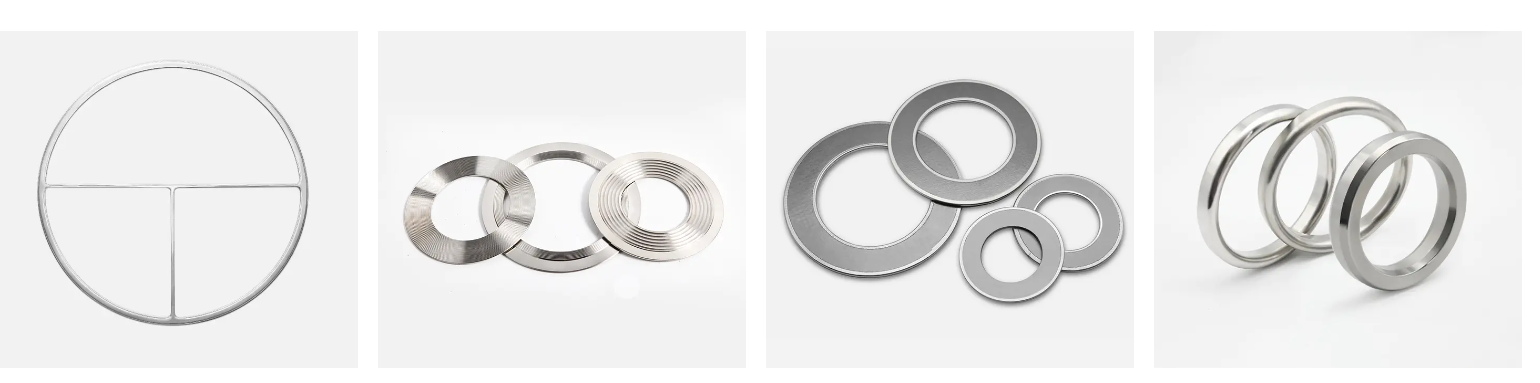

Materijal brtve izmjenjivača topline treba odabrati na temelju radnog okruženja opreme, svojstava medija, temperature i uvjeta tlaka. Uobičajeni materijali za brtvljenje izmjenjivača topline uključuju gumene brtve, metalne brtve, fleksibilne grafitne brtve i PTFE brtve. Prilikom odabira brtve treba potvrditi njezinu primjenjivu temperaturu, tlak i kemijsku otpornost. Samo odgovarajući materijal može osigurati dugotrajan stabilan rad brtve.
Nadalje, osigurajte da veličina i specifikacije brtve odgovaraju kontaktnoj površini izmjenjivača topline. Izbjegavajte korištenje brtvi koje ne zadovoljavaju specifikacije jer to može dovesti do lošeg brtvljenja i curenja.

(2) Čišćenje kontaktne površine
Prije postavljanja brtve kontaktna površina izmjenjivača topline mora biti čista. Kontaktna površina mora biti bez ulja, prašine, korozije i bilo kakvih nečistoća koje mogu utjecati na brtvljenje brtve. Metode čišćenja mogu uključivati ​​korištenje sredstava za čišćenje, četki ili krpa te korištenje komprimiranog zraka za sušenje ako je potrebno. Sve male nečistoće ili prljavština mogu utjecati na brtvljenje brtve, što dovodi do curenja ili oštećenja.

(3) Provjerite ravnost kontaktne površine
Kontaktna površina izmjenjivača topline mora biti ravna i glatka. Ako kontaktna površina ima ogrebotine, deformacije ili koroziju, to može spriječiti brtvu u stvaranju dobrog brtvljenja. Ako je potrebno, mogu se koristiti posebni alati za brušenje ili obrezivanje kontaktne površine kako bi se osigurala njezina ravnost.

(4) Odaberite odgovarajuće alate
Prilikom ugradnje brtvi izmjenjivača topline potrebni su profesionalni alati, poput ključeva, vijaka i alata za ispitivanje tlaka. Ovi alati pomažu osigurati ravnomjeran pritisak na brtvu tijekom ugradnje i sprječavaju prekomjerno sabijanje ili labavljenje.

3. Ispravni koraci ugradnje za brtve izmjenjivača topline
Slijede standardni koraci za ugradnju brtvi izmjenjivača topline. Slijedeći ove korake osigurat ćete optimalnu izvedbu brtve.
(1) Postavljanje brtve
Prvo pažljivo postavite brtvu na kontaktnu površinu izmjenjivača topline. Provjerite je li brtva savršeno poravnata s kontaktnom površinom, izbjegavajući pomicanje ili savijanje. Za brtve sa zahtjevima usmjerenja (kao što su metalne brtve s oznakama), osigurajte ispravnu orijentaciju.
Tijekom postavljanja, izbjegavajte izravno dodirivanje kontaktne površine brtve rukama, posebno za lako kontaminirane materijale kao što su fleksibilni grafit i gumene brtve. Koristite čiste alate kao pomoć u radu kako bi brtva ostala čista i netaknuta.

(2) Postavljanje i ravnomjerno zatezanje vijaka
Nakon što je brtva na mjestu, počnite postavljati vijke. Vijke treba postaviti počevši od dijagonale izmjenjivača topline i postupno ravnomjerno zatezati. Ovo je ključni korak kako bi se osigurala ravnomjerna raspodjela sile na brtvilo i optimalno brtvljenje. Izbjegavajte zatezanje svih vijaka odjednom; umjesto toga, nastavite postupno kako biste osigurali da je brtva ravnomjerno stisnuta.
Zakretni moment svakog vijka treba zategnuti prema specifikacijama proizvođača. Ako ne postoje posebni zahtjevi za zakretni moment, može se upotrijebiti momentni ključ kako bi se osigurala odgovarajuća sila zatezanja. Pretjerano zatezanje može uzrokovati oštećenje ili deformaciju brtve, dok premalo zatezanje može dovesti do lošeg brtvljenja.

(4) Metoda križnog zatezanja
Korištenje metode križnog zatezanja uobičajen je način osiguravanja ravnomjerne ugradnje i dobrog brtvljenja brtvi izmjenjivača topline. Postupnim zatezanjem vijaka u križnom uzorku, brtva dobiva ravnomjernu silu. Obično se u prvom krugu vrši samo djelomično zatezanje, au drugom krugu potpuno zatezanje.

(5) Provjera curenja
Nakon instalacije ključna je provjera curenja. Učinak brtvljenja brtve može se ispitati korištenjem pneumatskog ispitivanja tlaka, hidrauličkog ispitivanja tlaka ili instrumenata za otkrivanje curenja plina. Primjenom određenog pritiska i promatranjem curenja, možete osigurati da je brtva ispravno postavljena.

(6) Inspekcija prije rada
Prije nego što izmjenjivač topline počne s radom, obavite završni pregled. Provjerite ima li labavih vijaka, provjerite je li brtva pravilno poravnata i potvrdite da nema curenja ili abnormalnosti. Ako je potrebno, ponovno zategnite vijke kako biste osigurali pravilno brtvljenje.

4. Uobičajene pogreške pri instalaciji i rješenja
Iako se ugradnja brtve čini kao jednostavan proces, neke uobičajene pogreške ipak se mogu pojaviti tijekom stvarnog rada. Evo nekih uobičajenih pogrešaka i kako ih izbjeći:

(1) Pretjerano zatezanje ili otpuštanje
Pretjerano zatezanje ili otpuštanje vijaka može dovesti do oštećenja brtve ili lošeg brtvljenja. Pretjerano zatezanje može uzrokovati pucanje brtve ili gubitak elastičnosti, dok labavljenje može dovesti do curenja. Stoga, zategnite u skladu sa specificiranim zahtjevima zakretnog momenta i primijenite ravnomjeran pritisak kako biste osigurali ravnomjerno naprezanje brtve.

(2) Nečiste kontaktne površine
Prljave kontaktne površine čest su uzrok lošeg brtvljenja. Bilo kakva prašina, ulje ili nečistoće utjecat će na brtvljenje brtve, stoga je neophodno osigurati da su kontaktne površine potpuno čiste prije postavljanja.

(3) Korištenje neusklađenih brtvi
Korištenje neusklađenih brtvi (kao što su neodgovarajuće veličine ili materijal koji nije prikladan za radne uvjete) dovest će do kvara brtvljenja. Stoga je odabir odgovarajućeg materijala i veličine brtve ključan. Odaberite odgovarajuću brtvu na temelju radnih uvjeta (kao što su temperatura, tlak i medij) i osigurajte da odgovara kontaktnoj površini izmjenjivača topline.

(4) Zanemarivanje starenja brtve
Brtve izmjenjivača topline imaju ograničen vijek trajanja. Dugotrajno izlaganje visokim temperaturama, visokom tlaku i korozivnim kemijskim medijima može uzrokovati starenje brtve i smanjenje učinkovitosti brtvljenja. Stoga redovito provjeravajte stanje brtve i odmah zamijenite stare ili oštećene brtve kako biste osigurali dugoročnu stabilnost opreme.
