Mogu li prstenaste spojne brtve doista izdržati visoki tlak i visoku temperaturu?

U industriji nafte, plina i bušenja, performanse brtvljenja izravno utječu na sigurnost opreme i učinkovitost proizvodnje. Prstenaste spojne brtve, dizajnirane posebno za okruženja visokog tlaka i visoke temperature, naširoko se koriste u opremi za proizvodnju nafte i plina i objektima za bušenje. Međutim, mnogi inženjeri i korporativni kupci još uvijek se pitaju: "Mogu li prstenaste spojne brtve doista pouzdano raditi u ekstremnim uvjetima?"
Ovaj će članak pružiti sveobuhvatnu analizu s pet aspekata: načela dizajna, svojstva materijala, standarde i specifikacije, slučajeve praktične primjene i preporuke za odabir, kako bi se odgovorilo na ovo pitanje.

1. Načela dizajna Prstenaste spojne brtve

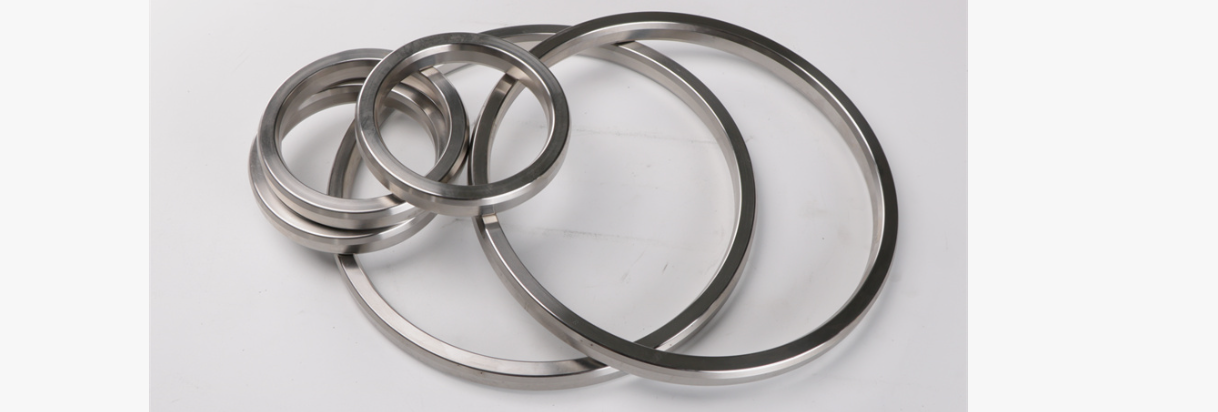

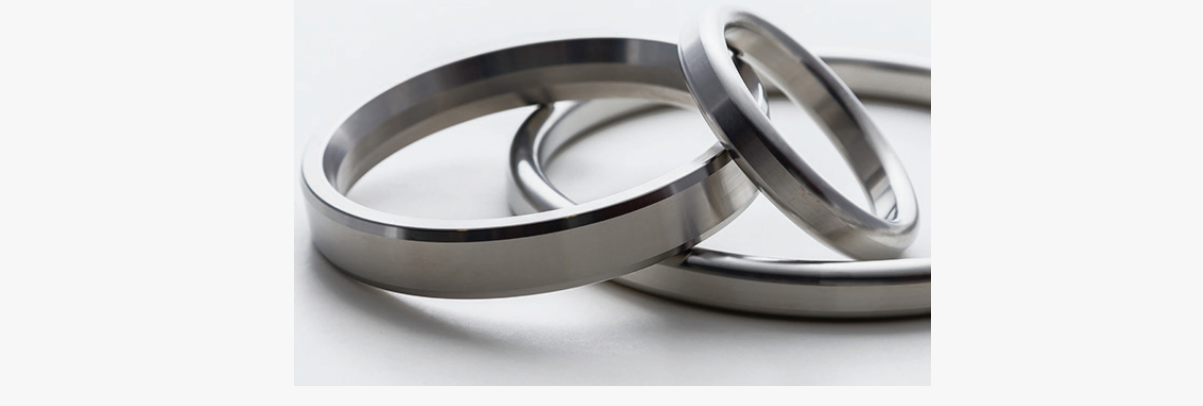

Prstenaste spojne brtve, poznate i kao RTJ (Ring Type Joint) brtve, posebne su komponente za brtvljenje koje postižu učinkovito brtvljenje mehaničkim pritiskom. Njihova osnovna načela dizajna uključuju:

Brtvljenje pritiskom izazvano vijcima
Tijekom ugradnje, vijci primjenjuju ravnomjeran pritisak na prirubnicu, uzrokujući da mekši metalni dio brtve prstenastog spoja teče u sićušne otvore na površini prirubnice, stvarajući tako čvrstu i pouzdanu kontaktnu brtvu metala na metal.

Brtvljenje metal na metal
Za razliku od tradicionalnih mekih brtvila, brtve prstenastog spoja oslanjaju se na protok metala i plastičnu deformaciju za brtvljenje, održavanje stabilnosti u uvjetima visokog tlaka i visoke temperature, te su manje sklone deformaciji kompresije ili curenju.

Prilagodljivi mehanički dizajn
Dizajn poprečnog presjeka brtve prstenastog spoja precizno je izračunat za prilagodbu hrapavosti površine i raspodjeli naprezanja različitih materijala prirubnice, osiguravajući dugoročnu pouzdanu izvedbu brtvljenja u ekstremnim radnim uvjetima.

Ovaj jedinstveni dizajn čini prstenaste spojne brtve preferiranim izborom za brtvljenje pod visokim pritiskom i visokom temperaturom u naftnoj, plinskoj i kemijskoj industriji.

2. Svojstva materijala određuju otpornost na visoki tlak i visoku temperaturu
Visokotlačna i visoka temperaturna izvedba prstenastih spojnih brtvi usko je povezana s korištenim materijalima. Uobičajeni materijali uključuju:

Meki metali: kao što su bakar, aluminijska bronca, meki čelik ili legure na bazi nikla, koje imaju dobru plastičnost i svojstva brtvljenja.

Visokotemperaturni legirani čelik: otporan na toplinu i koroziju, zadržava čvrstoću u radnim uvjetima na visokim temperaturama.

Karakteristike materijala izravno utječu na otpornost prstenastih spojeva na pritisak i temperaturu. Na primjer, prema standardima API 6A i ASME B16.20, prstenaste brtve dizajnirane sa specifičnim materijalima i dimenzijama mogu izdržati pritiske od stotina bara i temperature od stotina stupnjeva Celzijusa, ispunjavajući stroge radne zahtjeve opreme za bušotine nafte i plina, glava za bušenje i cjevovoda.

3. Standardne specifikacije osiguravaju pouzdanost
Kako bi se osigurala pouzdanost prstenastih brtvi u okruženjima visokog tlaka i visoke temperature, uspostavljeno je nekoliko međunarodnih i domaćih industrijskih standarda:

API 6A: Standard za ventile i opremu za ušće bušotine u industriji nafte i plina, koji pokriva nazivne tlakove, dimenzije i zahtjeve za materijal.

API 17D: Standard za podvodnu opremu, osigurava učinkovitost brtvljenja u podvodnim okruženjima visokog tlaka.

ASME B16.20: Standard za brtvljenje industrijskih cjevovoda i prirubnica, koji regulira proizvodnju i ispitivanje prstenastih brtvi.

Striktno se pridržavajući ovih standarda, otpornost na pritisak, temperaturu i otpornost na curenje prstenastih brtvila su tehnički provjereni, što tvrtkama omogućuje da ih s pouzdanjem koriste u kritičnoj opremi.

4. Izvedba prstenastih brtvi u praktičnim primjenama
Ušće bušotina za naftu i plin i oprema za bušenje
Prstenaste brtve naširoko se koriste u visokotlačnim ustima bušotina, spojevima bušaćih cijevi, ventilima božićnog drvca i drugoj opremi. Njihov metalni princip brtvljenja održava brtvljenje čak i pod naglim promjenama tlaka i visokim temperaturama, sprječavajući curenje nafte i plina i osiguravajući sigurnost proizvodnje.

Petrokemijski cjevovodi
U visokotemperaturnim cjevovodima za paru ili cjevovodima koji transportiraju korozivne tekućine, svojstva prstenastih brtvila otpornih na visoke temperature i koroziju značajno smanjuju slučajeve curenja i poboljšavaju radnu pouzdanost cjevovoda.

5. Preporuke za odabir i ugradnju
Kako bi se u potpunosti iskoristile performanse prstenastih brtvi pri visokom tlaku i temperaturi, tvrtke bi trebale obratiti pozornost na sljedeće točke:

Odaberite brtve prema nazivnom tlaku
Različita radna okruženja imaju različite tlakove i temperature; stoga, zahtjeve za ocjenu tlaka u API i ASME standardima treba uzeti u obzir tijekom odabira.

Ispravno uskladite materijal i dimenzije prirubnice
Prstenasta brtva mora odgovarati materijalu površine prirubnice, tvrdoći i dimenzijama kako bi se osiguralo učinkovito brtvljenje metal na metal.

Ispravan moment ugradnje
Primjena ravnomjernog zakretnog momenta vijaka ključna je za osiguranje pouzdanog brtvljenja. Tijekom instalacije potrebno je koristiti momentni ključ prema standardnim postupcima.

Redoviti pregled i održavanje
Iako brtve prstenastog spoja rade stabilno u okolini visokog tlaka i visoke temperature, redovita provjera površine prirubnice i stanja brtve i dalje je neophodna nakon dulje uporabe kako bi se osigurao kontinuirani siguran rad.

Prstenaste spojne brtve doista mogu izdržati visoki tlak i visoke temperature, zahvaljujući svom jedinstvenom metalnom dizajnu brtve, visokokvalitetnim materijalima, strogim standardima i specifikacijama te znanstvenim metodama ugradnje. U opremi za naftu, prirodni plin, bušenje i visokotemperaturnu i visokotlačnu opremu za cjevovode, prstenaste spojne brtve ne samo da pružaju pouzdano brtvljenje, već i značajno poboljšavaju sigurnost opreme i učinkovitost proizvodnje.
Za tvrtke, odabir visokokvalitetnih prstenastih spojnih brtvi koje su u skladu sa standardima API 6A, API 17D i ASME B16.20, te striktno pridržavanje postupaka ugradnje i održavanja, ključni su za osiguravanje sigurnog i glatkog rada visokotlačnih i visokotemperaturnih operacija.
