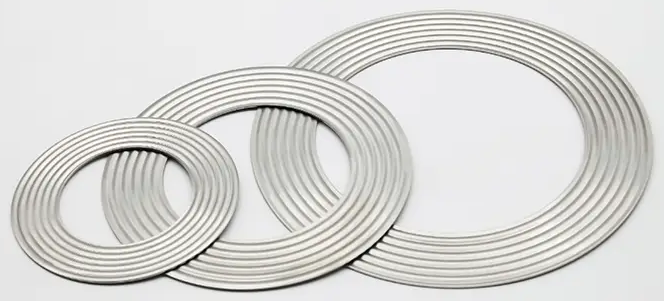

Zašto su valovite metalne brtve nezamjenjive u uvjetima visoke temperature i visokog tlaka?

U petrokemijskoj, elektroenergetskoj, nuklearnoj energiji i drugim industrijskim poljima, radni uvjeti visoke temperature i visokog tlaka (HT/HP) imaju vrlo stroge zahtjeve za performanse brtvila. Obične brtve sklone su kvaru u ekstremnim uvjetima, što rezultira srednjim curenjem, oštećenjem opreme, pa čak i sigurnosnim nezgodama. Metalna valovita brtva postala je nezamjenjiv izbor u uvjetima visoke temperature i visokog tlaka zbog svog jedinstvenog strukturnog dizajna i svojstava materijala.

1. Svojstva materijala: otpornost na visoke temperature, otpornost na visoki tlak, otpornost na koroziju

Otpornost na visoke temperature (-200 ℃ ~ 1000 ℃)

Valovite metalne brtve izrađene su od visokoučinkovitih legura i mogu izdržati ekstremne temperature:

Nehrđajući čelik (316/321): prikladan za -200℃~600℃, otporan na opću koroziju.

Inconel 600/625: temperaturna otpornost do 1000 ℃, otporan na koroziju sumporovodika (H₂S).

Hastelloy C-276: otporan na jake kiseline (kao što su klorovodična kiselina, sumporna kiselina) i oksidaciju na visokim temperaturama.

Usporedba: nemetalne brtve (kao što su grafit, guma) će se karbonizirati ili rastopiti iznad 500 ℃, dok su obične metalne ravne brtve sklone deformacijama puzanjem na visokim temperaturama.

Otpornost na deformaciju pod visokim pritiskom (＞50 MPa)

Metalna valovita struktura može se elastično deformirati pod visokim pritiskom kako bi kompenzirala blage neravnine površine prirubnice i spriječila neuspjeh brtvljenja.

Otpornost na puzanje: Elastična stopa oporavka valovitih brtvi veća je od 90%, dok su ravne metalne brtve sklone plastičnim deformacijama pod visokim pritiskom, što rezultira labavljenjem vijaka i curenjem.

Otpornost na koroziju i kompatibilnost medija

Tehnologija površinskog premaza: PTFE (otpornost na kiseline i lužine), srebro (poboljšana toplinska vodljivost) ili nikal (otpornost na koroziju kloridnih iona) mogu se presvući.

Primjenjivi mediji: kiseli plin (CO₂, H₂S), jaka lužina, tekući metal itd.

Usporedba: gumene brtve su sklone bubrenju kada su izložene ulju, a grafitne brtve sklone su praškastom okruženju u jakom oksidirajućem okruženju.

2. Strukturne prednosti: elastična kompenzacija i visoka učinkovitost brtvljenja

Elastični kompenzacijski mehanizam valovitosti

Struktura valovitog vrha i doline proizvodi elastičnu deformaciju pod pritiskom, automatski se prilagođavajući neravninama površine prirubnice.

Izvedba odskoka: Čak i ako se prednaprezanje vijka smanji, valovita struktura još uvijek može održati brtvljenje (plosnate brtve cure nakon što su olabavljene).

Višeslojni kompozitni dizajn (poboljšana brtva)

Unutarnji metalni valovi vanjski fleksibilni grafit: čvrstoća metala i nemetalno brtvljenje.

Scenarij primjene: glavni parovod nuklearne elektrane (mora biti istovremeno otporan na visoke temperature i zračenje).

Usporedba: Ravne metalne brtve ne mogu se prilagoditi deformaciji prirubnice i sklone su curenju zbog lokalne koncentracije naprezanja.

Usporedba performansi s tradicionalnim brtvama :

3. Točke održavanja valovita metalna brtva

• Mjere opreza pri instalaciji

Pregled prije ugradnje

Status brtve: potvrdite da nema udubljenja, pukotina ili korozije (osobito u valovitom području).

Površina prirubnice: očistite i provjerite ravnost (hrapavost Ra≤0,8μm), bez ogrebotina ili hrđe.

Vijci: upotrijebite nove vijke ili potvrdite da nema vlačne deformacije i nanesite sredstvo protiv zapinjanja na navoje.

Ispravni koraci instalacije

Središnje postavljanje: Brtva mora potpuno prekrivati površinu za brtvljenje prirubnice i nije dopušteno nikakvo odstupanje.

Kontrola predopterećenja: poprečno zategnite u fazama prema standardnom momentu (kao što je 50%-80%-100% metoda u tri koraka koju preporučuje ASME B16.5).

Izbjegavajte prekomjerni pritisak: Pretjerani zakretni moment može uzrokovati kolaps rebra (pogledajte stupanj kompresije koji daje proizvođač, obično 30%-50%).

Zabranjeno ponašanje:

Ponovna uporaba spljoštenih brtvi (elastični kvar).

Za nasilnu ugradnju koristite čekiće ili pneumatske alate.

• Standardi rastavljanja i zamjene

Situacije u kojima je potrebna zamjena

Oštećenje valovite strukture: nabor je spljošten, slomljen ili djelomično srušen (gubitak elastičnosti).

Korozija/habanje: Na metalnoj podlozi mogu se vidjeti udubljenja, pukotine ili rasipanje premaza u velikim razmjerima.

Povijest curenja: Ponovljeno curenje na istoj poziciji brtve ukazuje na kvar brtve.

Siguran postupak rastavljanja

Otpustite tlak i ohladite na temperaturu okoline.

Otpustite vijke križnim redoslijedom kako biste izbjegli iznenadno pucanje površine prirubnice.

Očistite stare ostatke brtve (nemojte koristiti oštre alate za struganje prirubnice).

• Specifikacije skladištenja i transporta

Uvjeti skladištenja

Okruženje: temperatura 5-30 ℃, vlažnost ≤60%, dalje od kiselih i alkalijskih korozivnih plinova.

Pakiranje: originalna torba otporna na vlagu, tvrda kutija za skladištenje, bez slaganja ili savijanja.

Zahtjevi za prijevoz

Učvršćen u kutiji otpornoj na udarce kako bi se izbjegla deformacija nabora uzrokovana udarcima.

Oznake označavaju "Ne pritiskati" i "Otporan na vlagu".
