Koje mjere opreza treba poduzeti prilikom postavljanja valovitih metalnih brtvi?

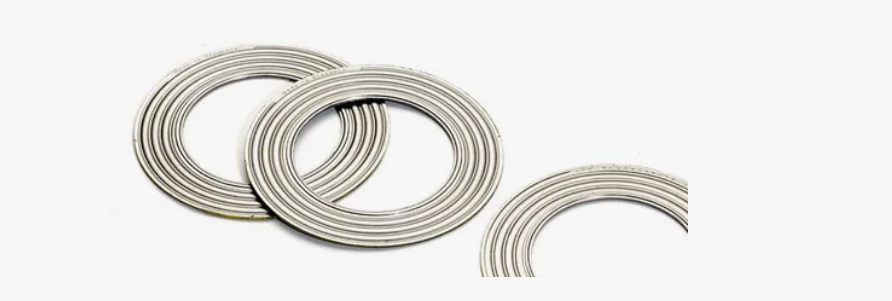

Valovite metalne brtve , kao materijal za brtvljenje visokih performansi, naširoko se koristi u industrijama kao što su petrokemija, energija, energija i proizvodnja strojeva. U uvjetima visoke temperature, visokog tlaka, visoke korozivnosti ili ciklički promjenjivih tlakova, valovite metalne brtve, sa svojim izvrsnim elastičnim oporavkom i otpornošću na kompresiju, postale su idealan izbor za brtvljenje prirubnica u brojnoj opremi. Međutim, bez obzira na to koliko je dobra izvedba brtve, nepravilna ugradnja može uzrokovati curenje, prignječenje ili čak sigurnosne nezgode. Stoga je pravilna instalacija ključna.

Sljedeći detalji ispravne uporabe valovitih metalnih brtvila s tri aspekta: priprema prije ugradnje, točke sastavljanja i uobičajene pogreške.

1. Priprema prije instalacije
Prije ugradnje valovitih metalnih brtvi, potreban je niz provjera i potvrda kako bi se osiguralo da je brtva u prikladnom radnom okruženju.

(1) Provjerite je li površina prirubnice ravna i čista
Brtvena površina prirubnice mora biti bez ogrebotina, neravnina, hrđe ili zaostalih dijelova brtve.
Očistite žičanom četkom ili otapalom.
Hrapavost površine treba zadovoljiti zahtjeve brtvila; u suprotnom, to će utjecati na performanse brtvljenja.
Posebno za metalne brtve, zahtjevi kvalitete za brtvenu površinu su još viši; svi nedostaci mogu dovesti do curenja.

(2) Potvrdite specifikacije i model brtve
Prije instalacije provjerite:
Je li materijal brtve prikladan za radne uvjete (npr. nehrđajući čelik, grafitni premaz itd.)
Odgovaraju li dimenzije prirubnici
Da li je debljina odgovarajuća
Udovoljavaju li nazivne temperature i tlak zahtjevima
Izbjegavajte korištenje "dovoljno blizu" brtvila kako biste izbjegli utjecaj na učinak brtvljenja.

(3) Provjerite je li valovita struktura netaknuta
Nabori su središnja struktura za elastični oporavak i brtvljenje brtve. Prije instalacije potrebno je potvrditi da:
Nabori nisu slomljeni
Nema očite deformacije
Grafit, PTFE i drugi slojevi premaza čvrsto su na mjestu i nisu otpali.
Ako se utvrdi oštećenje, treba ga odmah zamijeniti.

2. Ključne točke za ugradnju valovitih metalnih brtvi
Ispravni postupci ugradnje mogu učinkovito poboljšati učinkovitost brtvljenja i vijek trajanja.
(1) Ispravno centriranje
Brtva mora biti točno centrirana na prirubnici i ne može se pomaknuti. Ekscentričnost će dovesti do neravnomjernog naprezanja, uzrokujući:
Nadtlak u nekim područjima dovodi do oštećenja brtve
Nedovoljan pritisak u nekim područjima dovodi do curenja
Ako je prirubnica velika, preporuča se korištenje privremenog alata za pozicioniranje kao pomoć pri ugradnji.

(2) Ravnomjerno i simetrično zatezanje vijaka
Zatezanje je ključni korak u postavljanju valovitih metalnih brtvi i mora slijediti načelo "simetrične segmentacije":
Koraci zatezanja obično su sljedeći:
Prvo, prethodno zategnite s 30% momentom
Drugo, ravnomjerno zategnite s momentom od 60%.
Treće, postići 100% okretni moment
Na kraju ponovno provjerite dijagonalno
Ova metoda osigurava dosljedan pritisak na brtvu, izbjegavajući pretjeranu kompresiju s jedne strane ili nedovoljno brtvljenje s druge strane.

(3) Kontrolirajte odgovarajuću silu zatezanja
Valovite metalne brtve imaju posebne zahtjeve za silu zatezanja:
Prenisko: Neadekvatno brtvljenje, što uzrokuje curenje
Previsoko: Nabori su oštećeni, gube svoju elastičnost i sposobnost oporavka
Preporuča se zatezanje u skladu s modelom brtve, stupnjem prirubnice i specifikacijama vijaka, prema tablici zakretnog momenta koju je dostavio proizvođač.

(4) Izbjegavajte nanošenje maziva izravno na površinu brtve
Neki instalateri su navikli na nanošenje ulja ili masti na površinu brtve, što će utjecati na trenje između brtve i brtvene površine, što dovodi do:
Klizanje brtve
Nestabilno brtvljenje
Koncentracija stresa
Lubrikant se smije nanositi samo u malim količinama na vijke i nikada se ne smije nanositi na brtvu.

3. Ključne točke koje treba provjeriti nakon instalacije
Nakon ugradnje potreban je sveobuhvatan pregled:
(1) Provjerite zadovoljava li zakretni moment vijka standard
Koristite moment ključ za ponovnu provjeru kako biste izbjegli pogreške uzrokovane ručnom procjenom.

(2) Provjerite promjene u razmaku prirubnice
Razmak s obje strane prirubnice mora biti jednak; inače označava:
Brtva nije centrirana
Nejednaka sila vijka
Potrebno je ponovno podešavanje.

(3) Promatranje curenja u probnom radu
Obratite posebnu pozornost tijekom podizanja tlaka u sustavu ili grijanja:
Svako malo curenje
Svi nenormalni zvukovi ili vibracije
Svako lokalizirano pregrijavanje
Ako je potrebno, izvršite sekundarno toplinsko stezanje kako biste poboljšali učinkovitost brtvljenja.

4. Izbjegavajte ove uobičajene pogreške
Prilikom postavljanja valovitih metalnih brtvi, sljedeće pogreške najvjerojatnije će uzrokovati curenje ili oštećenje:

Izravno korištenje starih brtvila
Površina brtve onečišćena uljem, vodom ili nečistoćama
Nastavak korištenja jako deformiranih prirubnica
Vijci se ne zatežu prema standardima zakretnog momenta
Korištenje brtvi izvan njihovih radnih uvjeta (pretjerana temperatura ili tlak)
Izbjegavanje ovih problema osigurava uistinu pouzdano brtvljenje.

Valovite metalne brtve imaju izvrsno brtvljenje i prilagodljivost, ali samo ako su ispravno postavljene. Samo provođenjem temeljitih pregleda prije ugradnje, osiguravanjem ravnomjerne raspodjele naprezanja tijekom ugradnje i izvođenjem provjera nakon ugradnje brtva može postići predviđeni životni vijek i performanse brtvljenja. Za industrijsku opremu mala brtva ključna je za siguran rad cijelog sustava; stoga se instalacija ne smije shvatiti olako.
