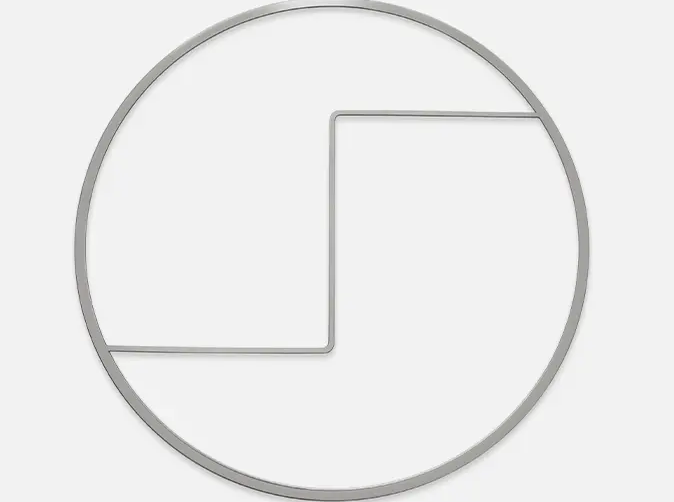

Što su brtve izmjenjivača topline?

Jednostavno rečeno, brtve izmjenjivača topline su ključne komponente ugrađene između metalnih ploča pločastog izmjenjivača topline za brtvljenje, sprječavanje curenja i usmjeravanje protoka medija. Iako ne sudjeluju izravno u izmjeni topline, ključni su za učinkovit, stabilan i nepropusni rad cijelog sustava.

1. Funkcija Brtve izmjenjivača topline

Brtvljenje jezgre: Ovo je najosnovnija funkcija brtve. Svojom elastičnom deformacijom popunjava sitne neravnine između ploča, stvarajući čvrstu brtvu kako bi se spriječilo miješanje dviju tekućina (kao što su topla i hladna voda, para i procesne tekućine) i kako bi se spriječilo istjecanje u vanjsko okruženje.

Vodeći kanali protoka: Brtva nije jednostavan kvadratni prsten; ima pažljivo dizajnirane brtvene i otvorene površine. Ove strukture zajedno određuju putanju protoka tekućine između ploča, osiguravajući da topli i hladni mediji teku naizmjenično i suprotno struji, čime se postiže najveća učinkovitost izmjene topline.

Održavanje razmaka: Debljina brtve određuje veličinu razmaka između susjednih ploča; ovaj razmak je kanal tekućine. Odgovarajući razmak ključan je za održavanje optimalnog protoka i pada tlaka.

Odbojnik i izolacija: Brtve posjeduju određeni stupanj elastičnosti, apsorbiraju male pomake ploča uzrokovane temperaturnim fluktuacijama i promjenama tlaka, djelujući tako kao odbojnik. Istovremeno, oni služe kao električni izolacijski sloj između ploča, pomažući u sprječavanju elektrokemijske korozije.

2. Glavne karakteristike i klasifikacija

Primjena na temelju materijala Karakteristike brtvi izmjenjivača topline prvenstveno su određene njihovim materijalima i strukturom.
Klasifikacija prema materijalu (ovo je najvažniji odabir):
Nitrilna guma: jedan od najčešće korištenih materijala za brtvljenje, s izvrsnom otpornošću na ulje i tekućine na bazi minerala, pogodan za većinu konvencionalnih radnih uvjeta kao što su voda, ulje, vruća voda i para (obično -15°C do 130°C).
Etilen propilen dien monomer (EPD) guma: izvanredna otpornost na toplinu, otpornost na ozon i otpornost na starenje, posebno pogodna za vruću vodu visoke temperature, pregrijanu paru i određene kemijske medije (kao što su alkalne otopine i ketoni), sa širim rasponom radnih temperatura (do otprilike 150°C - 170°C). Fluorkaučuk: poznat kao "Kralj brtvila", može se pohvaliti izvrsnom otpornošću na visoke temperature (do 200°C i više) i otpornošću na kemijsku koroziju, otporan je na većinu ulja, goriva, otapala i jakih kiselina. Međutim, izuzetno je skup i koristi se samo u izuzetno teškim uvjetima.
Hypalon: nudi dobru otpornost na kisele plinove i oksidirajuće medije, koji se obično koriste u industrijskim primjenama u kojima se rukuje klorom, sumpornim dioksidom i drugim sličnim medijima.

Klasifikacija prema načinu ugradnje:
Vezano ljepilom: Najčešći tip, koji koristi specijalizirano ljepilo za čvrsto spajanje brtve na utor brtve na ploči. Instalacija zahtijeva vještinu, ali fiksacija je pouzdana.
Vrsta kopčenja: Sama brtva ima strukturu kopčanja, što joj omogućuje izravno pričvršćivanje na ploču bez ljepila. Instalacija i zamjena su vrlo prikladne, uvelike smanjuju vrijeme i troškove održavanja, što predstavlja suvremeni trend.

3. Održavanje i zamjena

Brtve su najosjetljiviji dijelovi izmjenjivača topline koji zahtijevaju najviše pažnje i održavanja.
Kada je potrebna zamjena? (Uobičajeni znakovi)
Vidljiva curenja: curenje tekućine nalazi se na vanjskoj strani opreme ili na spojevima.
Miješanje medija: Neprirodne temperaturne varijacije ili kontaminacija između toplih i hladnih tekućina na izlazu ukazuju na kvar unutarnje brtve.
Starenje brtve: Brtve otvrdnu, izgube elastičnost, pokazuju trajnu kompresijsku deformaciju, površinsko pucanje ili gubitak prianjanja.
Planirano održavanje: Preventivna periodična zamjena na temelju radnog vremena opreme, temperature i svojstava medija.

Točke održavanja:
Čišćenje: Prilikom zamjene brtvi, temeljito očistite utore brtve na pločama kako biste bili sigurni da nema ostataka starog ljepila ili prljavštine, jamčeći učinak brtvljenja nove brtve.
Zatezanje: Tijekom sastavljanja opreme, zatežite vijke postupno i ravnomjerno prema zakretnom momentu i redoslijedu koji je naveo proizvođač, izbjegavajući jednostrano naprezanje koje bi moglo oštetiti brtvu ili uzrokovati neravnomjerno brtvljenje.
Skladištenje: rezervne brtve treba čuvati na hladnom, suhom i tamnom mjestu, daleko od izvora ozona (kao što su motori), i zatvorene u plastičnim vrećicama kako bi se usporilo njihovo prirodno starenje.
